Pictogramme de tableau électrique à imprimer : guide pratique et conseils

Organiser son tableau électrique peut parfois ressembler à un casse-tête, surtout quand vient le moment d’identifier chaque circuit rapidement. Pourtant, une bonne organisation est cruciale pour assurer la sécurité de votre installation et faciliter toute intervention. Parmi les astuces les plus efficaces, le recours au pictogramme de tableau électrique à imprimer représente une solution simple et très pratique.

Ce type d’étiquette permet une identification visuelle immédiate des différents éléments du tableau, évitant ainsi les confusions et erreurs. Dans cet article, vous découvrirez comment comprendre ces pictogrammes, choisir les étiquettes adaptées et réaliser un étiquetage clair, conforme aux normes électriques françaises et européennes en vigueur.

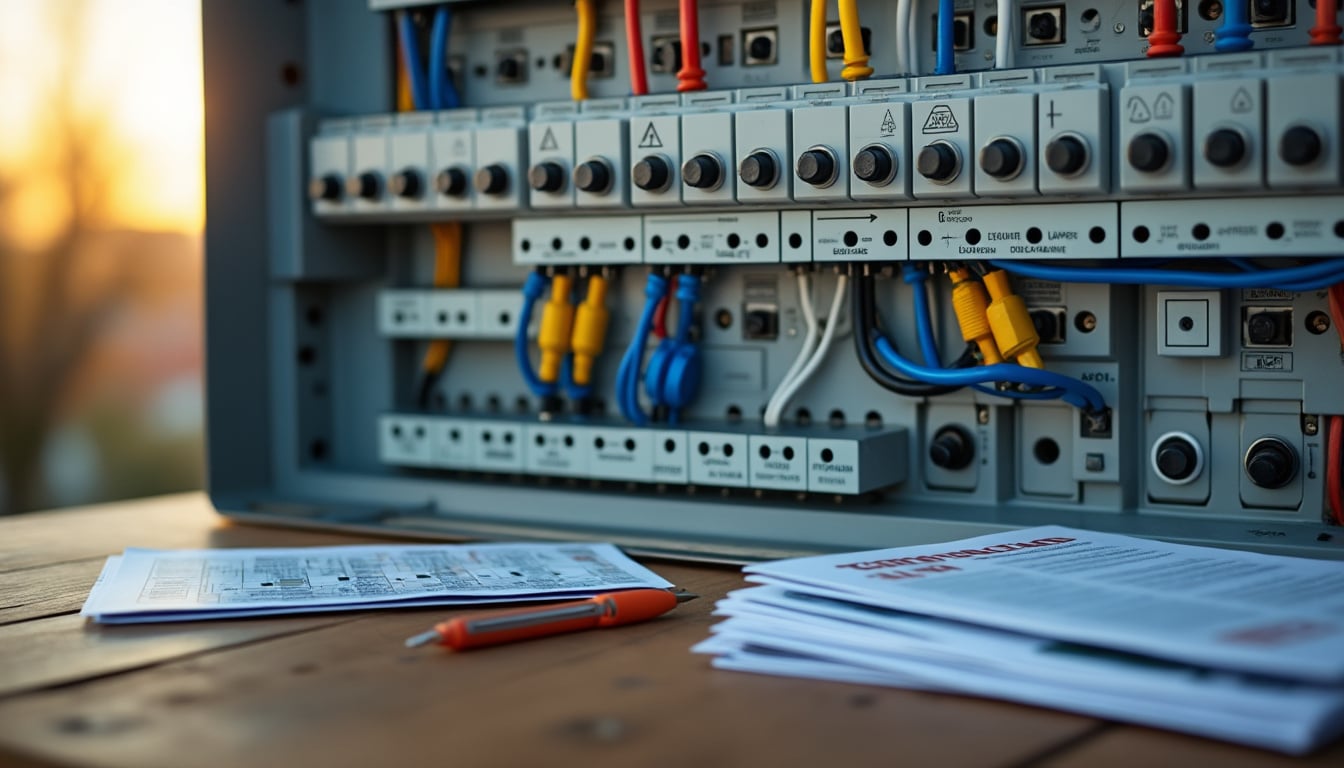

Comprendre les pictogrammes et sigles du tableau électrique

Qu’est-ce qu’un pictogramme et un sigle dans un tableau électrique ?

Dans un tableau électrique, un pictogramme est un symbole graphique qui représente une fonction ou un élément spécifique, tandis qu’un sigle est une abréviation ou un code écrit. Ces deux éléments jouent un rôle fondamental dans l’identification rapide des circuits, permettant de comprendre instantanément la fonction de chaque composant. Leur présence dans le tableau électrique est essentielle pour garantir la sécurité des usagers et faciliter les interventions, notamment en cas de dépannage ou de maintenance.

Ils permettent aussi de standardiser la lecture du tableau, évitant toute confusion entre professionnels ou particuliers, surtout lorsque plusieurs circuits sont présents. Par exemple, un pictogramme peut représenter un disjoncteur ou un circuit spécialisé, tandis qu’un sigle précise sa nature ou son usage.

Les principaux symboles utilisés dans les installations domestiques et professionnelles

Les pictogrammes et sigles standards suivent des conventions précises, notamment celles de la norme NF C 15-100 en France. Voici une liste des symboles les plus courants que vous rencontrerez dans un tableau électrique :

• Disjoncteur : symbolisé par un carré avec un interrupteur, il protège le circuit contre les surcharges et courts-circuits.
• Interrupteur différentiel : représenté par un symbole en forme de Δ, il protège contre les fuites de courant et les risques d’électrocution.
• Circuit spécialisé : identifié par des pictogrammes spécifiques selon l’usage, comme pour le chauffage, la ventilation ou la cuisine.

Ces pictogrammes facilitent l’identification rapide du circuit concerné dans le tableau, ce qui est particulièrement utile lors d’interventions urgentes ou régulières. Ils sont indispensables pour une lecture claire et efficace du tableau électrique.

Pourquoi étiqueter correctement son tableau électrique est indispensable

Les avantages de l’étiquetage pour la sécurité et la maintenance

Un étiquetage précis et clair du tableau électrique offre plusieurs bénéfices essentiels. Tout d’abord, il prévient les erreurs d’intervention qui peuvent être dangereuses ou causer des coupures inutiles. Ensuite, il facilite la maintenance en permettant aux professionnels ou à vous-même de repérer rapidement chaque circuit. Cette organisation améliore la sécurité en évitant les confusions, surtout dans les situations d’urgence.

Par ailleurs, un tableau bien étiqueté réduit significativement le temps d’intervention, ce qui est un atout précieux pour minimiser les désagréments. Enfin, cela contribue à une meilleure gestion de votre installation électrique en assurant une traçabilité claire et conforme.

• Prévention des erreurs d’identification lors d’interventions.
• Facilitation des opérations de maintenance et dépannage.
• Amélioration de la sécurité des usagers et des techniciens.
• Conformité aux exigences réglementaires et normatives.

Normes et obligations autour de l’étiquetage électrique

En France, l’étiquetage des tableaux électriques doit respecter la norme NF C 15-100 qui impose notamment une identification claire de chaque circuit. Cette norme européenne vise à garantir la sécurité et la lisibilité du tableau, en imposant des règles sur la taille, la couleur et la position des étiquettes. Le non-respect de ces règles peut entraîner des sanctions ou des refus de conformité lors des inspections.

Les étiquettes doivent être durables, lisibles, et résistantes aux conditions ambiantes, comme la chaleur ou l’humidité. Les pictogrammes doivent aussi suivre les standards internationaux pour être compris de tous. Ainsi, respecter ces normes est un gage de sécurité et de professionnalisme pour votre installation électrique.

Comment choisir et utiliser un pictogramme de tableau électrique à imprimer

Les supports d’étiquettes pour un étiquetage clair et durable

Pour réussir l’étiquetage de votre tableau électrique, le choix du support est crucial. Plusieurs options s’offrent à vous, chacune avec ses avantages :

• Étiquettes autocollantes : faciles à poser, elles sont économiques et adaptées aux surfaces lisses.
• Plaques plastiques gravées : très durables, elles résistent mieux à l’usure et aux conditions difficiles.
• Étiquettes en vinyle : offrent une bonne résistance à l’humidité et aux produits chimiques.

Choisir un support adapté garantit un étiquetage durable et lisible, essentiel pour maintenir la clarté du tableau électrique sur le long terme.

Les outils et logiciels pour créer et imprimer ses pictogrammes

Pour concevoir et imprimer vos propres pictogrammes, plusieurs solutions s’offrent à vous. Des logiciels gratuits comme Canva ou LibreOffice Draw permettent de créer facilement des étiquettes personnalisées. Pour des besoins plus professionnels, des outils spécialisés comme Labeljoy ou Avery Design & Print offrent des fonctionnalités avancées pour gérer les formats et intégrer des pictogrammes normalisés.

Ces logiciels facilitent l’édition, la mise en page et l’impression directe sur différents supports, assurant ainsi un résultat net et conforme. Selon votre budget et vos compétences, il existe donc des solutions adaptées pour réussir votre étiquetage électrique.

Où trouver des pictogrammes gratuits et conformes pour votre tableau électrique à imprimer

Sélection de sites fiables pour télécharger des pictogrammes gratuits

Vous cherchez des pictogrammes gratuits et conformes aux normes pour votre tableau électrique ? Plusieurs plateformes en ligne proposent des ressources adaptées :

• Le site officiel de l’AFNOR, qui fournit des modèles respectant la norme NF C 15-100.
• Flaticon, une banque d’images vectorielles avec des pictogrammes électriques à télécharger gratuitement.
• OpenClipart, offrant des symboles libres de droits pour un usage personnel et professionnel.
• Les sites spécialisés en matériel électrique comme Schneider Electric, qui mettent à disposition des modèles gratuits pour leurs produits.

Ces ressources vous permettent de répondre à tous vos besoins, que vous soyez un particulier ou un professionnel, et vous assurent un étiquetage conforme et efficace.

Conseils pour bien imprimer ses pictogrammes et garantir leur conformité

Pour garantir un résultat optimal lors de l’impression de vos pictogrammes, privilégiez un format vectoriel (SVG ou PDF) qui conserve la qualité quelle que soit la taille. Utilisez une imprimante laser pour une meilleure résistance à la chaleur et à l’humidité. Vérifiez aussi que les couleurs et contrastes soient suffisamment visibles pour assurer une lecture facile.

Avant la pose, contrôlez la conformité des pictogrammes avec les normes en vigueur, notamment la taille minimale recommandée (en général 10 mm de hauteur). Enfin, réalisez des tests d’impression sur différents supports pour choisir celui qui offre la meilleure durabilité et lisibilité dans votre environnement.

Guide étape par étape pour imprimer et poser ses pictogrammes sur le tableau électrique

Préparer ses fichiers et choisir le bon support pour l’impression

Avant d’imprimer vos pictogrammes, il est essentiel de préparer correctement vos fichiers. Assurez-vous que les pictogrammes sont en haute résolution et adaptés au format choisi, généralement A4 ou A5 pour un tirage maison. Optez pour un support autocollant de qualité, spécialement conçu pour les étiquettes électriques, afin d’assurer une bonne adhérence et une durabilité optimale.

Si vous préférez un résultat plus professionnel, les plaques plastiques gravées sont une excellente option, bien que plus coûteuse (entre 15 et 50 euros selon la taille). Cette étape est clé pour garantir que vos pictogrammes soient lisibles, durables et conformes à leur usage.

Poser les pictogrammes pour un étiquetage optimal et sécurisé

La pose des pictogrammes doit être réalisée avec soin. Commencez par découper précisément chaque étiquette à l’aide d’un cutter ou de ciseaux fins. Nettoyez la surface du tableau pour éliminer poussière et graisse, ce qui améliorera l’adhérence. Positionnez les étiquettes en respectant un ordre logique, par exemple en fonction de la disposition des circuits.

Appuyez fermement pour éviter les bulles d’air et garantir une bonne fixation. Pour une meilleure durabilité, évitez les zones exposées à l’humidité ou à la chaleur excessive. Cette méthode assure un étiquetage lisible, durable et sécurisé, facilitant toute intervention future.

• Découpez soigneusement les étiquettes.
• Nettoyez la surface avant la pose.
• Positionnez les pictogrammes selon l’agencement du tableau.
• Appuyez fermement pour une bonne adhérence.

FAQ – Questions fréquentes sur l’identification et l’étiquetage des tableaux électriques

Pourquoi utiliser des pictogrammes pour étiqueter un tableau électrique ?

Les pictogrammes permettent une identification visuelle rapide et claire des circuits, ce qui améliore la sécurité et facilite les interventions sur le tableau électrique.

Quelles sont les normes à respecter pour l’étiquetage électrique ?

En France, la norme NF C 15-100 impose des règles précises sur la taille, la couleur et la position des étiquettes pour garantir leur lisibilité et conformité.

Comment choisir entre différents supports d’étiquettes ?

Le choix dépend de la durabilité souhaitée et des conditions d’exposition : autocollants pour un usage simple, plaques plastiques pour une résistance accrue.

Peut-on imprimer soi-même ses pictogrammes ?

Oui, avec des logiciels simples et une imprimante adaptée, il est tout à fait possible d’imprimer ses propres pictogrammes à domicile ou au bureau.

Comment garantir la durabilité des étiquettes sur un tableau électrique ?

Utilisez des supports résistants à la chaleur et à l’humidité, imprimez avec une imprimante laser, et posez les étiquettes sur une surface propre et sèche.
